Збірки з мікротермоелектричними охолоджувачамистали критично важливим рішенням для галузей, які потребують компактного, точного та надійного керування температурою. Від інфрачервоних детекторів і лазерних систем до медичного обладнання для візуалізації та промислових датчиків, ці вузли охолодження допомагають стабілізувати чутливі до температури компоненти, одночасно покращуючи продуктивність системи та подовжуючи термін служби.
У цій статті пояснюється, як працюють мікротермоелектричні вузли охолодження, їхні переваги, загальні галузеві застосування, основні аспекти дизайну, вибір матеріалів, термічні проблеми та майбутні тенденції розвитку. Він також містить практичні рекомендації для інженерів, покупців OEM і системних розробників, які шукають надійні рішення для управління температурою.

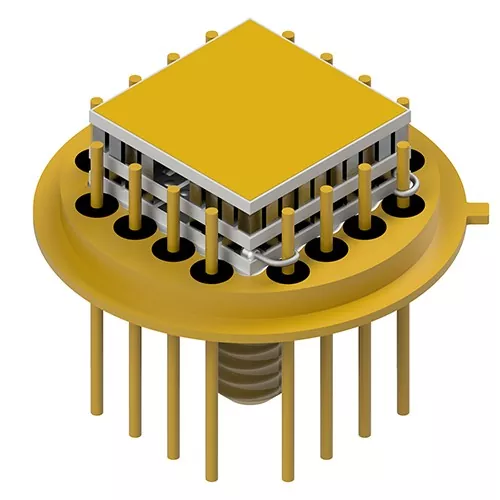

Збірки з мікротермоелектричними охолоджувачами — це компактні системи управління температурою, призначені для точного контролю температури високочутливих електронних і оптичних компонентів. Ці збірки зазвичай об’єднують мікротермоелектричні модулі, радіатори, датчики, матеріали теплового інтерфейсу та електронні схеми керування в одному компактному корпусі.
На відміну від звичайних систем охолодження, які покладаються на компресори та холодоагенти, термоелектричні охолоджувачі використовують ефект Пельтьє для передачі тепла від однієї сторони пристрою до іншої, коли електричний струм проходить через напівпровідникові матеріали.
Мікротермоелектричні вузли охолодження є особливо цінними в додатках, де:
Ці системи зазвичай інтегровані в інфрачервоні датчики, лазерні діоди, камери CCD, біомедичні прилади, аерокосмічні детектори та оптичні пристрої зв’язку.
Основним принципом роботи мікротермоелектричних охолоджувачів є термоелектричний ефект. Коли постійний струм проходить через напівпровідникові переходи, тепло поглинається з одного боку і виділяється з протилежного боку.
Холодна сторона охолоджує цільовий компонент, тоді як гаряча сторона розсіює тепло через радіатор або теплорозсіювач.
| компонент | функція |
|---|---|
| Термоелектричний модуль | Передає тепло за допомогою електричного струму |
| Тепловідвід | Розсіює тепло з гарячої сторони |
| Датчик температури | Відстежує температуру системи |
| Схема контролера | Регулює ефективність охолодження |
| Матеріал термоінтерфейсу | Покращує ефективність тепловіддачі |
Оскільки реакція охолодження контролюється електрикою, ці вузли можуть досягти надзвичайно точного регулювання температури в межах часток градуса Цельсія.
Мікротермоелектричні вузли охолодження забезпечують численні переваги, яких традиційні методи охолодження часто не можуть досягти.
Збірки Micro TEC надзвичайно компактні, що робить їх придатними для портативної електроніки, мініатюрних датчиків і обладнання з обмеженим простором.
Ці вузли забезпечують дуже стабільне регулювання температури, що важливо для точності та оптичної стабільності детектора.
Відсутність компресорів або механічних компонентів зменшує вібрацію, шум і вимоги до обслуговування.
Мікротермоелектричні системи можуть швидко регулювати температуру на основі динамічних робочих умов.
Додаткові переваги включають покращений термін служби системи, менші витрати на технічне обслуговування, зниження ризиків забруднення та надійну роботу в суворих умовах навколишнього середовища.
Збірки з мікротермоелектричними охолоджувачами широко використовуються в галузях промисловості, які залежать від термічної точності та стабільних умов роботи.
| Промисловість | Типові програми |
|---|---|
| Медичне обладнання | Системи ПЛР, детектори зображень, біосенсори |
| Фотоніка | Лазерні діоди, оптичні трансивери |
| Оборона та космонавтика | Інфрачервоне зображення, системи нічного бачення |
| Наукові дослідження | Прецизійні детектори та аналітичні прилади |
| Телекомунікації | Волоконно-оптичні модулі передачі |
| Промислова автоматизація | Високоточні датчики та системи контролю |
Зростаючий попит на мініатюрну електроніку та передові оптичні системи продовжує сприяти швидкому впровадженню термоелектричних охолоджувальних вузлів у всьому світі.
Високопродуктивний термоелектричний охолоджуючий вузол поєднує в собі кілька інженерних елементів в інтегроване рішення.
Загальна конструкція вузла повинна збалансувати ефективність охолодження, термічний опір, споживання електроенергії та фізичні обмеження розміру.
Ретельна системна інтеграція допомагає уникнути витоку тепла, конденсації та нестабільності продуктивності.
Вибір правильного мікротермоелектричного вузла охолодження вимагає оцінки багатьох теплових і робочих факторів.
Інженери повинні ретельно оцінити:
Неправильний вибір може призвести до недостатнього охолодження, термічної нестабільності, ушкодження від конденсації або надмірного споживання електроенергії.
Для високочутливих детекторів спеціально розроблені вузли часто забезпечують кращу продуктивність, ніж стандартні готові модулі, оскільки вони оптимізують теплові шляхи та мінімізують механічні навантаження.
Незважаючи на те, що мікротермоелектричні вузли забезпечують виняткову точність, необхідно вирішити кілька інженерних проблем.
Коли температура падає нижче рівня точки роси навколишнього середовища, може статися конденсація вологи та потенційно пошкодити чутливу електроніку.
Ефективне відведення тепла з гарячої сторони має вирішальне значення. Погане розсіювання тепла знижує ефективність охолодження та може призвести до перегріву системи.
Повторювані цикли нагрівання та охолодження можуть створювати механічні навантаження на паяні з’єднання та напівпровідникові матеріали.
Мікротермоелектричні охолоджувачі не завжди є такими ж енергоефективними, як компресорні системи для великих навантажень охолодження. Правильна оптимізація системи є важливою.
Удосконалена теплова симуляція та продумана конструкція збірки допомагають мінімізувати ці ризики, підвищуючи довгострокову надійність.
Вибір матеріалу відіграє важливу роль у ефективності та довговічності термоелектричних вузлів охолодження.
| матеріал | призначення |
|---|---|
| Телурид вісмуту | Високий термоелектричний ККД |
| Нітрид алюмінію | Відмінна теплопровідність і теплоізоляція |
| Мідь | Ефективна тепловіддача |
| Керамічні підкладки | Електроізоляція та структурна стійкість |
| Графітові термопрокладки | Покращена теплопровідність інтерфейсу |
Сучасна інженерія матеріалів продовжує покращувати ефективність охолодження, можливість мініатюризації та тривалу довговічність.
| Особливість | Мікротермоелектричне охолодження | Традиційне компресорне охолодження |
|---|---|---|
| Шум | Мовчазний | Присутній механічний шум |
| вібрація | Жодного | Можлива вібрація |
| Розмір | Компактний | Більші системи |
| Точність | Дуже високий | Помірний |
| Технічне обслуговування | Низький | Вища |
| Холодоагенти | Не вимагається | Обов'язковий |
У компактних, високоточних системах термоелектричні вузли часто забезпечують чудову продуктивність, незважаючи на дещо нижчу ефективність охолодження великих масштабів.
Майбутнє мікротермоелектричних вузлів охолодження тісно пов’язане з досягненнями в мініатюрній електроніці, системах штучного інтелекту, аерокосмічному приладобудуванні та технологіях оптичного зв’язку нового покоління.
Нові тенденції включають:
Оскільки точна електроніка продовжує розвиватися, вимоги до термічної стабільності ставатимуть ще більш вимогливими, що ще більше підвищить важливість передових мікротермоелектричних вузлів.
так Залежно від конструкції системи та теплового навантаження багато термоелектричних вузлів можуть досягати температури нижче 0°C.
так Оскільки вони не містять рухомих частин, вони часто забезпечують чудову довгострокову надійність при мінімальному обслуговуванні.
Медична візуалізація, аерокосмічна техніка, фотоніка, телекомунікації, промислова автоматизація та наукове приладобудування значною мірою покладаються на точне термоелектричне охолодження.
Абсолютно. Багато виробників надають спеціальні вузли охолодження, оптимізовані для конкретних теплових навантажень, розмірів, умов навколишнього середовища та вимог до інтеграції.
Продуктивність радіатора надзвичайно важлива, оскільки неефективне розсіювання тепла може різко знизити ефективність охолодження та загальну стабільність системи.
Збірки з мікротермоелектричними охолоджувачами стали незамінною технологією для сучасної прецизійної електроніки та систем управління температурою. Їхня компактна структура, робота без вібрації, точне регулювання температури та тривалий термін служби роблять їх ідеальними для вимогливих застосувань у багатьох галузях промисловості.
У міру того як технологія продовжує просуватися до більш високої щільності інтеграції та більшої термічної чутливості, професійно розроблені термоелектричні вузли охолодження відіграватимуть ще більш важливу роль у підтримці стабільності продуктивності та надійності обладнання.
Fuzhou X-Meritan Technology Co., Ltd.спеціалізується на передових мікротермоелектричних рішеннях для охолодження, розроблених для високопродуктивних детекторних систем, оптичних пристроїв і точних промислових застосувань. Завдяки великому інженерному досвіду та налаштованим можливостям управління температурою компанія допомагає клієнтам у всьому світі досягти надійної та ефективної продуктивності охолодження.
Зв'яжіться з намисьогодні, щоб обговорити індивідуальні збірки з мікротермоелектричними охолоджувачами для ваших детекторів, оптичних систем, медичного обладнання чи промислових застосувань.
