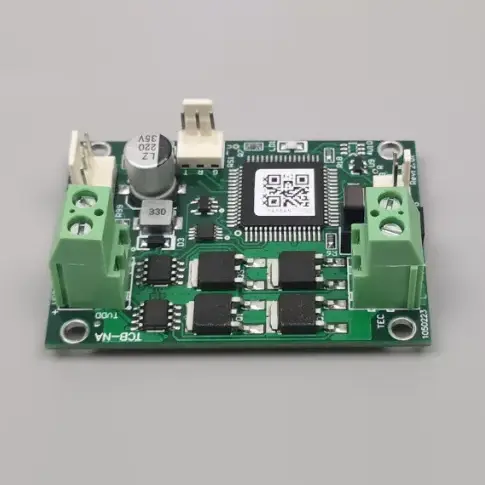

X-Meritan є професійним китайським постачальником високоякісного регулятора температури TCB-NA для стандартних охолоджувачів. Високоточна плата контролера температури TCB-NA, розроблена для забезпечення високої економічності та надійності, є ідеальним рішенням для стабілізації лазерних діодів і різноманітних інтелектуальних побутових приладів. Використовуючи наш відомий виробничий досвід у Китаї, X-Meritan надає глобальним партнерам міцну плату напівпровідникового охолоджувача TCB-NA для контролю температури, яка врівноважує функціональну універсальність із доступною ціною.
Контролер температури TCB-NA для стандартних охолоджувачів, вироблений компанією X-Meritan як китайським постачальником, є універсальним модулем управління температурою, розробленим для загальних промислових і комерційних вимог до охолодження. Цей терморегулятор TCB-NA для стандартних охолоджувачів забезпечує точне регулювання за допомогою двонаправленої архітектури керування, що забезпечує плавний перехід між режимами нагріву та охолодження. Як надійний партнер із вирішення питань, X-Meritan оптимізував цю серію для ефективної роботи зі стандартними джерелами живлення, пропонуючи зручний послідовний інтерфейс ASCII, який забезпечує пряму інтеграцію в існуючі апаратні екосистеми.
|
Параметр |
Специфікація |
|
Напруга живлення плати |
4,5–27 В (має відповідати напрузі TEC) |
|
Напруга TEC |
5–27 В (має бути ≥ напруги живлення) |
|
ТЕС Струм |
0–10А |
|
Датчик температури |
10K NTC (за замовчуванням значення B: 3950; фактичне значення B необмежене — впливає лише на абсолютну температуру, а не на точність керування) |
|
Точність контролю температури |
±0,1°C |
|
Встановити точність температури |
±0,1°C |
|
Діапазон вимірювання температури |
від -30°C до +147°C |
|
Контроль діапазону температур |
від -20°C до +100°C |
|
Стандартна заводська температура. |
25°C (налаштовується за запитом) |
|
Розміри (Д × Ш × В) |
60 мм × 42 мм × 26,5 мм (22 мм над платою, 1,5 мм товщина друкованої плати, контакти ≤3 мм знизу) |
Двонаправлене управління температурою
Підтримує як режими нагрівання, так і охолодження з гнучкою конфігурацією параметрів TEC, що робить його адаптованим до широкого діапазону умов навколишнього середовища та цільових температур.
Стандартизований послідовний зв'язок
Параметрами температури та моніторингом у реальному часі легко керувати за допомогою стандартного протоколу ASCII, сумісного зі звичайними послідовними інструментами, такими як Windows HyperTerminal, для швидкого розгортання.
Комплексний інтерфейс сигналу
Включає спеціальні виходи для сигналів тривоги та статусу «готовність», а також контрольний вхід для вимкнення TEC, що підвищує потенціал безпеки та автоматизації всієї системи.
Стабільне регулювання ON/OFF
Використовує перевірений метод контролю для забезпечення надійної підтримки температури, забезпечуючи постійне теплове середовище для чутливих компонентів, таких як лазерні діоди та лабораторне обладнання.
Високе співвідношення ціни та ефективності
Розроблений для забезпечення основних функцій високої точності керування, залишаючись при цьому економічно вигідним вибором для великомасштабного промислового застосування та виробництва інтелектуальних приладів.
Контролер температури TCB-NA для стандартних охолоджувачів працює за допомогою простої, але ефективної логіки управління УВІМКНЕННЯ/ВИМКНЕННЯ, адаптованої для стандартних термоелектричних охолоджувачів. Система відстежує температуру за допомогою підключеного датчика та порівнює її із заданим користувачем заданим значенням через свій внутрішній процесор. Базуючись на цьому відхиленні, контролер керує потоком електроенергії до TEC двонаправленим способом, реверсуючи струм для перемикання між нагріванням і охолодженням за потреби. Незважаючи на те, що ця модель забезпечує надійну стабільність для стандартних застосувань, вона розроблена для простоти, дозволяючи вихідній напрузі слідувати безпосередньо за вхідним джерелом живлення, щоб максимізувати подачу електроенергії до охолоджуючих елементів.
З: Які критичні міркування щодо напруги живлення для TCB-NA?
A: На відміну від нашої вдосконаленої серії NE або NC, контролер температури TCB-NA для стандартних охолоджувачів не має внутрішнього обмеження вихідної напруги. Тому ви повинні переконатися, що напруга живлення менша або дорівнює номінальній напрузі вашого TEC, щоб запобігти перевантаженню компонентів.
З: Як TCB-NA впливає на стабільність живлення системи?
A: Метод перемикання, який використовує цей контролер, може збільшити пульсації підключеного імпульсного джерела живлення. Якщо ваша система містить інші плати, чутливі до електромагнітних перешкод, ми рекомендуємо живити TCB-NA окремо, щоб зберегти цілісність даних і стабільність плати.
З: Коли я повинен вибрати TCB-NA замість моделі TCB-NE?
Відповідь: Контролер температури TCB-NA для стандартних охолоджувачів ідеально підходить для застосувань, де пріоритетом є економічна ефективність і стандартна точність. Якщо ваш проект потребує максимальної енергоефективності або набагато вищої температурної роздільної здатності, ми пропонуємо оновити серію TCB-NE.
1. На відміну від багатьох дистриб’юторів, X-Meritan має власний спеціалізований завод у Китаї, що дозволяє нам здійснювати прямий нагляд за всім виробничим процесом — від складання друкованої плати до остаточного калібрування кожного блоку TCB-NA.
2. Завдяки багаторічному досвіду в секторі управління температурою ми оптимізували наші контролери на основі реальних відгуків від промисловості лазерних діодів і медичних приладів, забезпечивши дизайн апаратного забезпечення, який надає пріоритет довгостроковій довговічності.
3. Коли ви консультуєтеся з нами, ви говорите безпосередньо з інженерами, які розробляють апаратне забезпечення. Ми надаємо точні технічні вказівки щодо керування пульсаціями живлення та узгодження напруги, щоб запобігти ризику перевантаження TEC.
4. Керуючи командою професійної логістики за кордоном і підтримуючи постійний запас стандартних компонентів, ми ефективно скорочуємо цикли закупівель і пропонуємо більш конкурентоспроможні ціни, ніж традиційні міжнародні роздрібні продавці.
5. Наша продукція виробляється відповідно до суворих промислових стандартів, які гарантують, що контролер температури TCB-NA для стандартних охолоджувачів постійно відповідає вимогам електромагнітної сумісності (EMC), необхідним для інтеграції складної системи.
