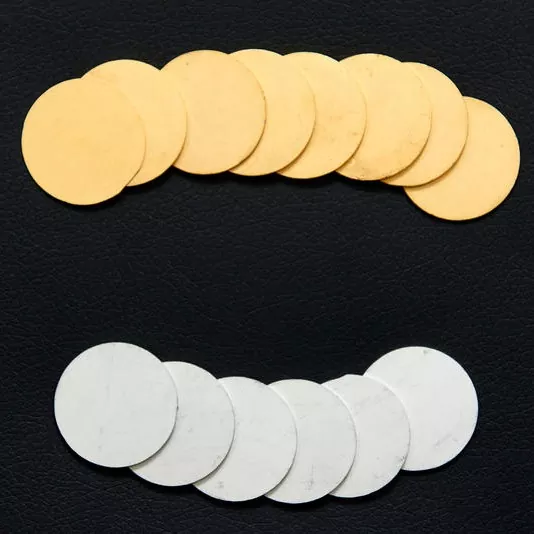

X-Meritan є професійним китайським постачальником якісних скибочок із дифузійними бар’єрами. Тонкий лист із дифузійним бар’єрним шаром є економічно ефективним рішенням, розробленим X-Meritan для підвищення надійності зварювання модулів Пельтьє. Це стосується проблеми проникнення припою під час високотемпературного пакування напівпровідникових матеріалів. Інтегрувавши нікелевий дифузійний бар’єр для Bi2Te3 зрізів на екструзійну головку, ми досягли високої точності налаштування з товщиною від 0,3 міліметра та точністю різання в межах ±15 мікрометрів. Це забезпечує високоефективні матеріали попередньої обробки для глобальних системних інтеграторів.
Якісні зрізи з дифузійними бар’єрами від X-Meritan можуть відігравати роль опікуна якості в розширеному напівпровідниковому терморегулюванні. Суть цього полягає в запобіганні проникненню компонентів припою в напівпровідникову підкладку під час тривалого термічного циклу, що призведе до погіршення продуктивності. Як багатошарові металізовані пластини з дифузійними бар’єрами, він застосовує запатентовану технологію сплаву на основі нікелю та пропонує різні варіанти паяння шарів, наприклад гальванічне покриття оловом або хімічне золото. Завдяки запатентованій технології «H» ці зрізи з безелектричним нікелюванням з дифузійними бар’єрами не тільки ефективно протистоять окисленню, але й демонструють надзвичайно високу фізичну стабільність у екстремально високих температурах або сильних циклічних середовищах.
Напівпровідникова пластина з дифузійним бар’єрним шаром — це спеціальний напівпровідниковий компонент, який зазвичай має базовий шар з нікелю, призначений для запобігання проникненню припою та пошкодженню напівпровідникового матеріалу. Ці бар’єри функціонують як інтерфейси захисних плівок, які можуть запобігти взаємній дифузії (змішуванню) між напівпровідниковими матеріалами, наприклад, запобігати реакції або дифузії металевих з’єднань у кремній, таким чином забезпечуючи структурну та електричну цілісність пристрою.
| Ключова функція | Технічні характеристики | Цінність клієнта |
| Основний матеріал | Екструдовані злитки Bi2Te3-Sb2Te3 | Забезпечує надзвичайно високу механічну міцність і термоелектричну консистенцію. |
| Товщина пластини | >= 0,3 мм (налаштовується за малюнком) | Підтримує розробку мініатюрних і надтонких компонентів TEC. |
| Точність різання | +/- 15 мікрон | Зменшує нахил торця під час пакування; покращує вихід кінцевого продукту. |
| Безелектричне лудіння | 7 мкм +/- 2 мкм | Відмінна спорідненість припою; ефективно продовжує термін зберігання та придатності. |
| Безелектричне золоте покриття | < 0,2 мкм (Au) | Відмінна провідність і антиокислювач; ідеально підходить для пайки золота та олова (AuSn). |
| Запатентована технологія "H". | ~150 мікрон алюмінієвий (Al) бар'єр | Розроблено для екстремальних умов, таких як аерокосмічна або важка промисловість. |
Завдяки накладенню кількох шарів технології металізації на нікелевий дифузійний бар’єрний шар матеріалів у формі блоків Bi2Te3 наші зрізи з дифузійними бар’єрами можуть утворювати щільний бар’єр. Це ефективно запобігає дифузії атомів припою з низькою температурою плавлення, таких як олово (Sn), у термоелектричний матеріал, таким чином уникаючи виходу модуля з ладу через відхилення опору.
Для таких сценаріїв, як аерокосмічна або точна медична ПЛР, які потребують частого перемикання між холодним і гарячим режимами, ми рекомендуємо запатентовану технологію «H». Це рішення містить товстий алюмінієвий шар товщиною до 150 мікрометрів у кількох бар’єрних шарах, що може значно пом’якшити термічну напругу та гарантувати, що багатошарові металізовані блочні матеріали з дифузійними бар’єрними шарами не роз’єднуються та не тріскаються під час циклів високої інтенсивності.
Для фабрик ТЕС, які не можуть виконувати нарізку самостійно, ми пропонуємо послуги «під ключ». Кожен шматок нікельованого блочного матеріалу з хімічним покриттям із дифузійним бар’єрним шаром проходить точне шліфування та різання, щоб гарантувати, що допуск на товщину контролюється в надзвичайно вузькому діапазоні, що дозволяє наступним автоматичним машинам для ламінування досягати ефективного та стабільного електрохімічного захоплення пари.
З: Чому наші зрізи з дифузійними бар’єрами більше підходять для високотемпературного зварювання?
A: Тому що ми застосували спеціальну багатошарову технологію гальванічного покриття, використовуючи сплави на основі нікелю замість одного нікелю. Ця структура може підтримувати хімічну стабільність поверхні розділу навіть за коливань температури пайки оплавленням, забезпечуючи утворення надзвичайно міцних інтерметалічних сполук (IMC) між листом і припоєм.
Q: Як вибрати між оловом і золотом?
Відповідь: гальванічне покриття оловом (7 мікрон) більше підходить для звичайних процесів використання паяльної пасти зі свинцевим оловом або без свинцю та забезпечує надзвичайно високу економічну ефективність. У той час як хімічне золоте покриття (< 0,2 мкм) головним чином рекомендується для сценаріїв виробництва точних оптичних модулів зв’язку, де потрібна висока стабільність опору, або для використання золото-олов’яного (AuSn) припою.
