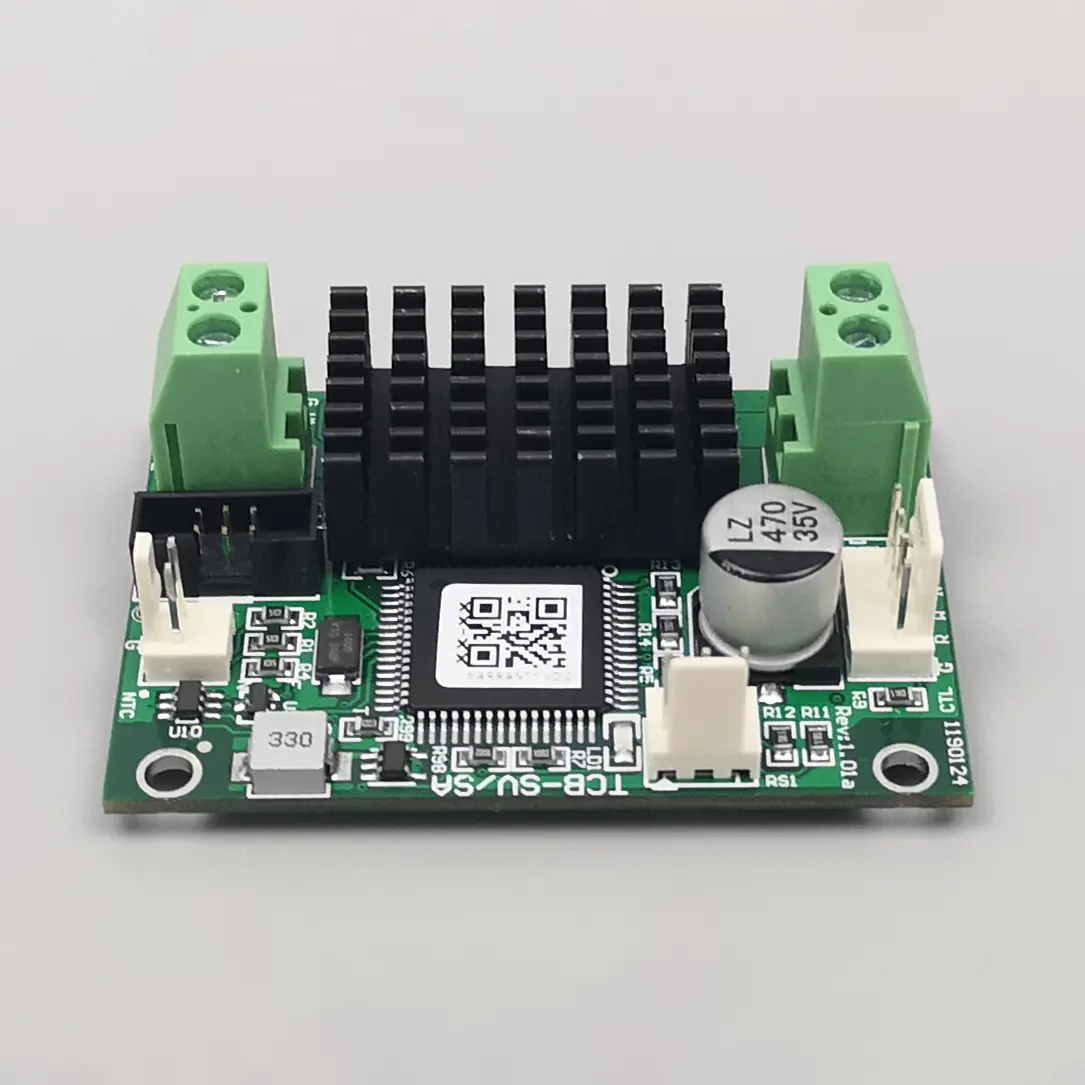

TheКонтролер температури TCB-SV для Micro TECстала кардинальною для гіперлокального термоуправління. Розроблений для надкомпактних термоелектричних охолоджувачів (TEC), цей контролер забезпечує керування струмом із високою роздільною здатністю та стабільність до субмілікельвіна. У цьому глибокому зануренні ми досліджуємо його архітектуру, плюси та мінуси, використання в реальному світі та відповідаємо на часті інженерні запитання. Fuzhou X-Meritan Technology Co., Ltd. інтегрує цей контролер у фотонні та біомедичні системи наступного покоління. Незалежно від того, працюєте ви над лідаром чи ампліфікацією ДНК, TCB‑SV пропонує переконливе поєднання розміру та точності.
🔬 Що визначає контролер температури TCB-SV для Micro TEC?
Чим його архітектура управління перевершує PID загального призначення?
TCB-SV не є загальним PID; він використовує адаптивну петлю прямого зв'язку плюс лінеаризований вихід для мікроомних навантажень. Він безпосередньо впливає на паразитний опір, присутній у мініатюрних елементах Пельтьє. Fuzhou X-Meritan Technology Co., Ltd. випробувала його за допомогою тонкоплівкових ТЕС (до 2x2 мм) і спостерігала пульсації < 0,002°C. Його біполярний вихід усуває зону нечутливості, що робить його ідеальним для кріогенних циклів або циклів нагрівання, близьких до навколишнього середовища. Крім того,Контролер температури TCB-SV для Micro TECвключає в себе I2C і аналогові інтерфейси, тому він легко вкладається в компактні інструменти.
⚙️ Ключові можливості: як TCB-SV покращує продуктивність micro TEC
На які показники стабільності можуть розраховувати інженери з micro TEC?
У співпраці з першими користувачами,Fuzhou X-Meritan Technology Co., Ltd.задокументований тривалий дрейф нижче ±0,005°C протягом 24 годин з використанням 0,8 A micro TEC. Контролер використовує 24-розрядний датчик АЦП і швидкий ШІМ-фільтр згладжування. Навіть при теплових навантаженнях 0,2 Дж/К не відбувається коливань. У наведеній нижче таблиці TCB-SV порівнюється зі звичайними регуляторами температури:
| Параметр |
TCB-SV (оптимізовано для Micro TEC) |
Стандартний настільний контролер |
| Хв. Поточний дозвіл ТЕС |
0,5 мА |
5–10 мА (типовий) |
| Температурна стабільність (діапазон 10 мК) |
±0,002°C |
±0,05°C |
| Форм-фактор |
Модуль 30х30 мм |
½-стійка 4U |
| Біполярний / лінійний вихід |
Так, безшовний нуль |
Часто однополюсні або релейні |
📊 Контролер температури TCB-SV: переваги та обмеження
Чому варто вибрати його — і де потрібно бути обережним?
| ✅ Сильні сторони |
⚠️ Компроміси |
- Надвисока роздільна здатність за струмом (ідеальна для µTEC)
- Надзвичайно низький рівень шуму: < 1 мкВ на датчику
- Адаптивний PID з мікросекундним відгуком
- Компактна збірка SMD, легке вбудовування
- Широке живлення 5-28 В, високий ККД
|
- Макс. потужність 2 A (не для великих ТЕС)
- Потрібна настройка прошивки для екзотичних ТЕС
- Немає вбудованого графічного дисплея (тільки віддалений)
- Чутливий до схеми вхідної ємності
- Вища вартість, ніж базові контролери ввімкнення-вимкнення
|
Незважаючи на вищі початкові інвестиції,Fuzhou X-Meritan Technology Co., Ltd.наголошує, що загальна вартість володіння падає завдяки економії енергії та зменшенню теплових ітерацій у фотоніці.
🔄 Динамічний термоцикл із мікроТЕЦ
Чи може TCB-SV працювати зі швидким змінним нагріванням/охолодженням без перерегулювання?
Так — одна з проривних особливостейКонтролер температури TCB-SV для Micro TECє його «попередня теплова швидкість». У ПЛР або лазерній стабілізації довжини хвилі вам часто потрібно швидко перемикатися між нагріванням і охолодженням. TCB-SV передбачає реверс Пельтьє та компенсує зворотну ЕРС. Fuzhou X-Meritan Technology Co., Ltd. продемонструвала швидкість наростання 5°C/с на TEC 3x3 мм із перевищенням < 3%. Це робить його ідеальним для квантового каскадного лазерного пакування та мікрофлюїдних термоциклерів.
🏭 Панорама програми: де TCB‑SV має значення
Які найсучасніші галузі виграють найбільше?
-
Оптичні трансивери– DWDM лазерна стабілізація температури (micro TEC всередині пакетів типу «метелик»).
-
Медична діагностика– Чіпи ізотермічного посилення (LAMP) вимагають точності ±0,1°C.
-
Космос / аерокосмічний– Мініатюрні ІЧ-детектори охолодження з низьким енергоспоживанням.
-
Лабораторне приладдя– Мікрокалориметрія, де низька теплова маса є вирішальною.
Fuzhou X-Meritan Technology Co., Ltd. постачає TCB‑SV дослідницьким лабораторіям, які розробляють квантові датчики, оскільки його профіль ЕМС надзвичайно чистий.
❓ Поширені запитання (TCB‑SV і мікро TEC)
Чи працює TCB-SV із субміліамперними струмами TEC?
Абсолютно. Вихідний каскад TCB-SV є лінійним до 0,2 мА завдяки 16-розрядному ЦАП і точному драйверу операційного підсилювача. Багато мікро ТЕС, особливо для охолодження датчика, вимагають струму нижче 10 мА. Контролер зберігає лінійність навіть на цих низьких рівнях, уникаючи «перехресних спотворень», які спостерігаються в конструкціях H-мосту. Fuzhou X‑Meritan Technology Co., Ltd. надає примітки щодо застосування для калібрування сенсорного резистора для досягнення максимальної точності нижче 1 мА.
Які інтерфейси датчиків температури сумісні?
TCB-SV підтримує RTD PT100/1000, термістори NTC (з таблицями лінеаризації) і навіть твердотільні датчики, такі як AD590 або LM335, через настроюваний аналоговий інтерфейс. Він містить 24-розрядний дельта-сигма АЦП із програмованим струмом збудження. Для додатків micro TEC ми рекомендуємо використовувати невеликі термістори NTC (розмір 0201), щоб зменшити теплову затримку. Fuzhou X‑Meritan Technology Co., Ltd. може постачати попередньо узгоджені криві термістора для прискорення інтеграції.
Чи можу я підключити кілька контролерів TCB‑SV для багатозонного керування micro TEC?
Так, TCB‑SV містить інтерфейс I²C/SMBus із конфігурованою адресацією. Ви можете керувати до 16 пристроями на одній шині, що спрощує створення багатоканальних систем для хвилеводних решіток або мікропластинчастих термоциклерів. Хост може зчитувати телеметрію температури та окремо записувати задані значення. Fuzhou X‑Meritan Technology Co., Ltd. пропонує бібліотеку Python і графічний інтерфейс для швидкого створення прототипів.
Чи можна оновити мікропрограму TCB‑SV для майбутніх матеріалів TEC?
Однозначно. Він має завантажувач внутрішнього програмування (IAP) через UART/I²C. У міру появи нових тонкоплівкових ТЕС з іншим імпедансом або коефіцієнтами Зеєбека ви можете оновлювати таблиці PID і лінеаризації. Fuzhou X‑Meritan Technology Co., Ltd. регулярно випускає патчі прошивки, які покращують адаптивне планування підсилення для нових мікро-ТЕС. Це гарантує майбутнє ваших інвестицій.
Які засоби захисту включає TCB-SV для делікатних мікроТЕС?
Він має програмоване обмеження струму, теплове відключення та плавний пуск, який запобігає кидкам струму. Контролер постійно контролює напругу TEC і може виявити умови розриву або короткого замикання менше ніж за 100 мкс, а потім вимкнути вихід. Цей рівень захисту необхідний для дорогих мікроТЕК, вбудованих у медичне або аерокосмічне обладнання.
📚 Посилання та технічні джерела
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – Опис продукту TCB‑SV і офіційний документ (2025)
- 🔗 IEEE Transactions on Components, Packaging and Manufacturing Technology: “Micro TEC Controllers for co-packaged optics” (том 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Journal of Thermal Analysis: «Контроль під мілікельвіном за допомогою мініатюрних пристроїв Пельтьє» (2023) – https://link.springer.com/article/... (анкор)
- 🔗 Примітка до програми AN‑102:Керування мікро ТЕС без коливаньFuzhou X‑Meritan Technology Co., Ltd. (надається за запитом)
TheКонтролер температури TCB-SV для Micro TECготовий до вашої оцінки.Fuzhou X‑Meritan Technology Co., Ltd. надає безкоштовні огляди дизайну, зразки одиниць і технічні консультації. Зв'яжіться з намитепер.
