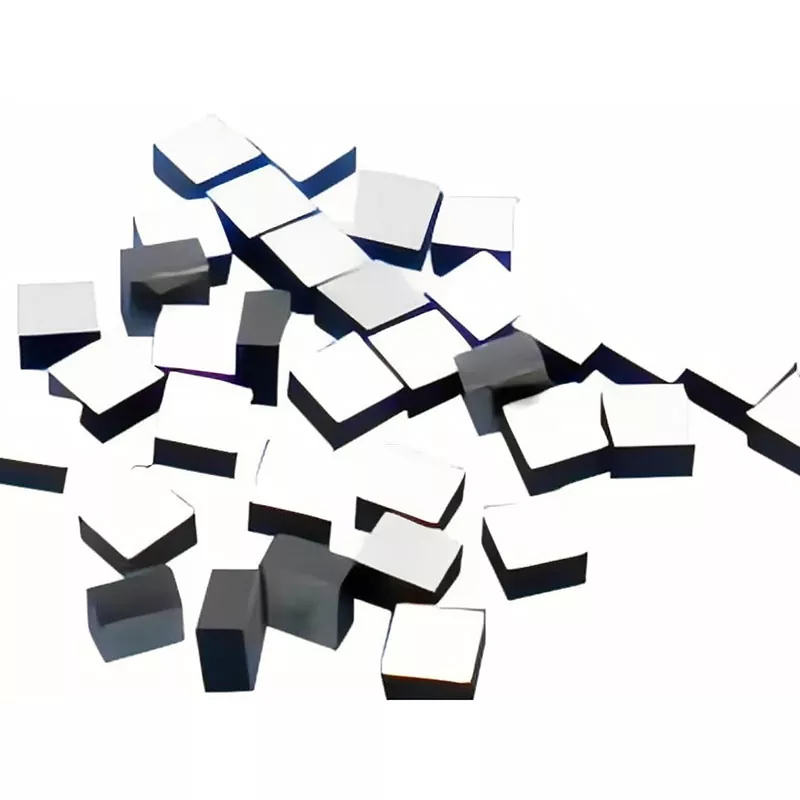

X-Meritan є професійним китайським постачальником високоточних терморезисторів NTC. Ми надаємо високоточний датчик температури термістора NTC, який підтримує професійні процеси склеювання за допомогою золотого, алюмінієвого або срібного дроту. Пропонуючи компактний термісторний чіп NTC із золотим або срібним покриттям високої чистоти, X-Meritan забезпечує бездоганну інтеграцію в гібридні багатофункціональні модулі. Наш високоточний NTC-термістор типу чіп розроблений для компонування з високою щільністю, де для надійності системи необхідна стійкість до перепадів температур і точність ±0,5%.
Удосконалений високоточний терморезистор NTC від X-Meritan — це високочутливий компонент, спеціально розроблений для найвимогливіших температурних середовищ, від кріогенних -253 °C до високої температури 1000 °C. Розміром лише 0,3 x 0,3 мм цей високоточний термісторний чіп NTC має спеціальний поверхневий захисний шар, який блокує вологу та запобігає окисленню, подовжуючи термін служби в обмеженому просторі. Цей високоточний NTC-термістор із мікросхемою є кращим вибором для оптичного зв’язку та медичного радара, де його здатність підтримувати мінімальну похибку під час тривалого використання забезпечує стабільну основу для точного контролю температури та рішень для охолодження.
|
Модель |
R (кОм) |
Б (К) |
Розміри (LWT) (мм) |
Номінальна потужність при 25°C (мВт) |
Коефіцієнт дисипації (мВт/°C) |
Термічна константа часу (с) |
|
DT502□3950A |
5.0 |
3950 |
1.01.00.5 |
<60 |
~1.2 |
≤3 |
|
DT103□3435B |
10.0 |
3435 |
0,950,950,6 |
<60 |
~1.2 |
≤3 |
|
DT103□3470A |
10.0 |
3470 |
1.01.00.5 |
<60 |
~1.2 |
≤3 |
|
DT103□3950A |
10.0 |
3950 |
1.11.10.46 |
<60 |
~1.2 |
≤3 |
|
DT203□3743A |
20.0 |
3743 |
1.11.10.6 |
<60 |
~1.2 |
≤3 |
|
DT303□3950A |
30.0 |
3950 |
1.01.00.55 |
<60 |
~1.2 |
≤3 |
|
DT473□4050A |
47.0 |
4050 |
0,450,450,25 |
<10 |
~0,2 |
≤2 |
|
DT503□3950A |
50.0 |
3950 |
1.01.00.55 |
<60 |
~1.2 |
≤3 |
|
DT104□3950A |
100.0 |
3950 |
0,950,950,6 |
<60 |
~1.2 |
≤3 |
|
DT104□3964F |
100.0 |
3964 |
0,450,450,2 |
<10 |
~0,2 |
≤2 |
|
DT104□4100A |
100.0 |
4100 |
0,950,950,6 |
<60 |
~1.2 |
≤3 |
Опір: від 1 кОм до 1000 кОм
Значення B: від 3200K до 4500K
Розмір: від 0,3 мм до 4,0 мм
Надзвичайна точність вимірювання
Термісторний чіп високої точності NTC пропонує жорсткі параметри допуску ±0,5% та ±1%, що робить його ідеальним для систем, які вимагають мінімальної помилки та точного контролю температури.
Чудова сумісність при склеюванні
Завдяки золотим або срібним електродам ці мікросхеми оптимізовані для професійних процесів склеювання з використанням золотого, алюмінієвого або срібного дроту в багатофункціональних модулях.
Надкомпактний розмір
Завдяки розмірам 0,3 x 0,3 мм чіп забезпечує високу щільність монтажу в оптоелектронних пристроях і мініатюрних датчиках.
Екологічна стійкість
Інтегрований захисний шар протистоїть окисленню та волозі, забезпечуючи точну температуру навіть після тривалого впливу зовнішнього середовища.
Екстремальна температурна універсальність
Цей чіп розроблений для роботи в широкому спектрі, від кріогенних рівнів при -253°C до високотемпературних промислових піків 1000°C.
1. Оптичний зв'язок:Високоточний терморезисторний чіп NTC забезпечує необхідний температурний моніторинг лазерних діодів і оптичних модулів. забезпечує стабільність довжини хвилі, підтримуючи точне регулювання температури у високошвидкісних середовищах передачі даних.
2. Медичне обладнання:Цей компонент забезпечує високоточне вимірювання, необхідне для спеціальних діагностичних інструментів і лабораторного обладнання. Його мінімальна похибка є критичною для чутливого медичного контролю температури.
3. Автомобільний радар і зондування:Він широко використовується в модулях LiDAR і радарах для запобігання теплового дрейфу. Пристрій зберігає надійну роботу в умовах частого перегріву, характерного для автомобільної електроніки.
4. Промислові та лабораторні дослідження:Ці чіпи інтегровані в гібридні модулі для оптоелектронних університетів і ключових лабораторій. Вони підтримують широкий спектр індивідуальних конфігурацій з’єднання та монтажу для експериментального обладнання.
Q:Які електродні матеріали доступні для процесу склеювання?
A:Ми пропонуємо золоте (Au) або срібне (Ag) покриття для електродів. Це забезпечує відмінну сумісність із методами склеювання золотих, алюмінієвих або срібних дротів, які використовуються в мікроелектроніці високого класу.
Q:Як чіп справляється з вологою в компактних установках?
A:The chip features a specialized protective layer on its surface. Така конструкція ефективно запобігає проникненню вологи та окислювальній корозії, що є життєво важливим для збереження терміну служби компонентів у невеликих закритих приміщеннях.
Q:Чи можна налаштувати розміри для нестандартних модулів?
A:Так, незважаючи на те, що наш стандартний компактний розмір становить 0,3 x 0,3 мм, ми забезпечуємо повне налаштування як фізичних розмірів, так і електричних параметрів відповідно до конкретних вимог ваших багатофункціональних модулів.
X-Meritan — китайська фабрика, яка спеціалізується на застосуванні передових технологій охолодження напівпровідників, забезпечує професійний вибір матеріалів, постачання основних компонентів і комплексні рішення для охолодження для оптичних комунікацій, промислових і медичних застосувань, а також автомобільних радарів. Наша клієнтська база включає системних інтеграторів галузі зв’язку, вітчизняних і міжнародних виробників пристроїв і модулів оптичного зв’язку, університети оптоелектроніки та ключові лабораторії. Currently, we serve markets spanning fiber optic communications, sensing, medical, automotive radar, and consumer applications.
