X-Meritan є провідним китайським постачальником високоякісного контролера температури ATC-M1 з короткоцикловим PID і розробленим для мікрооб’єктів. Інженерні завдання, пов’язані з мініатюрними оптичними пристроями, такими як лазери DFB, вимагають точного терморегулювання в надзвичайно обмеженому просторі. Виробляючи ці спеціалізовані контролери на нашому заводі в Китаї, X-Meritan надає глобальним розробникам високоефективне рішення, яке поєднує надкомпактні розміри з архітектурою керування швидкою реакцією.

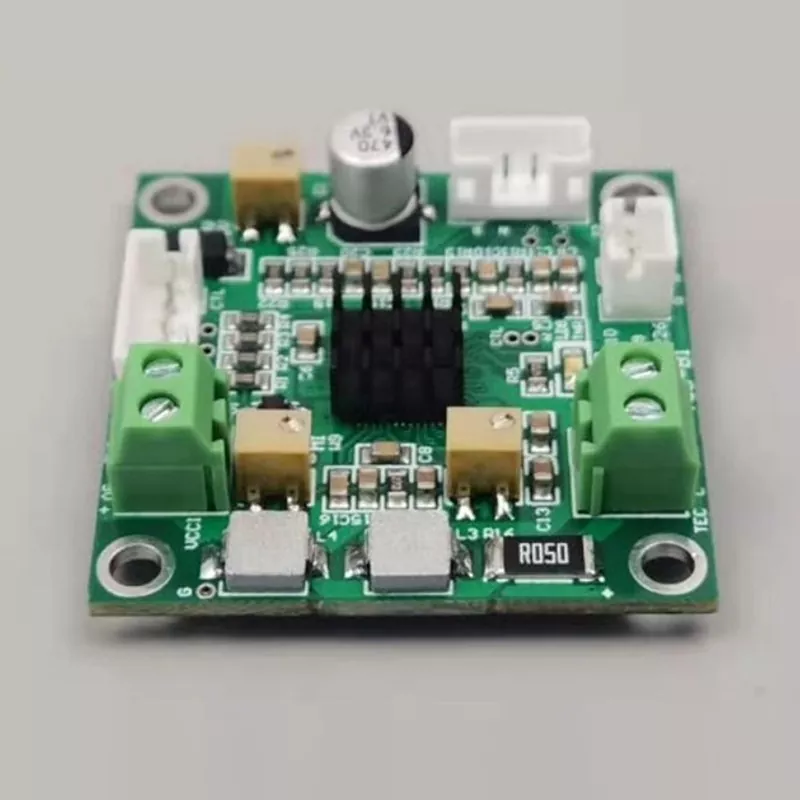

Якісний контролер температури ATC-M1 з коротким циклом PID і розроблений для мікрооб’єктів, виготовлений компанією X-Meritan, є флагманським модулем керування температурою, оптимізованим для корпусів TO-CAN і мікроелектронних вузлів. Цей контролер використовує спеціалізований короткоцикловий алгоритм PID для забезпечення миттєвої корекції, гарантуючи стабільність мікромасштабних теплових мас, незважаючи на зовнішні коливання. Будучи спеціальним виробником, X-Meritan розробив ATC-M1 для бездоганної інтеграції в системи, де внутрішній простір є критичним обмеженням, забезпечуючи точність промислового рівня без використання традиційних контролерів.
| Параметр | Технічні вимоги / Значення |
| Назва продукту | Панель контролю температури |
| Номер моделі | ATC-M1 |
| Напруга живлення плати (DC) | 3,0 В - 5,0 В |
| Вихідна ефективність | Приблизно 80% |
| TEC Максимальна напруга | 4,3 В (при живленні 5 В) / 2,5 В (при живленні 3,3 В) |
| Максимальний струм TEC | 2,5 А |
| Тип датчика температури | 10K NTC |
| Стабільність контролю температури | 0,001 градус С |
| Спосіб встановлення температури | Потенціометр або аналоговий вхід |
| Діапазон контролю температури за замовчуванням | від +10 до +40 градусів |
| Заводська встановлена температура | 25 градусів C |
| Заводська максимальна вихідна напруга | 2,0 В |
| Заводське значення за замовчуванням Максимальний вихідний струм | 1,0 А |
| Метод коригування | Потенціометр W9 |
| Діапазон робочих температур | від -40 до +45 градусів Цельсія |
| Розміри (Д x Ш) | 34 мм х 20 мм |
| Загальна висота | 15,5 мм |
| Висота шпильки | 5,5 мм |
Алгоритм PID з коротким циклом
Контролер має оптимізовану петлю зворотного зв’язку, призначену для мікрооб’єктів з низькою тепловою інерцією, що забезпечує швидку стабілізацію та високочастотні коригуючі реакції.
Надзвичайно компактний дизайн
Розроблений для високої щільності інтеграції, ATC-M1 вписується в найтісніші внутрішні порожнини мініатюрних оптичних пристроїв і корпусів датчиків.
Бездоганна інтеграція TO-CAN
Спеціально розроблений для керування лазерами DFB і пакетами TO-CAN із вбудованими охолоджувачами та зондами, що забезпечує точну стабілізацію довжини хвилі.
Високоефективна теплова потужність
Незважаючи на невеликий розмір, ATC-M1 забезпечує постійну потужність мікроохолоджувачів, підтримуючи стабільне теплове середовище для чутливих напівпровідникових переходів.
Надійність промислового рівня
Кожен пристрій, виготовлений на нашому заводі, що відповідає стандартам ISO, проходить ретельні випробування, щоб переконатися, що він може витримувати складні умови телекомунікаційного та аерокосмічного зондування.
Наш температурний контролер ATC-M1 із короткоцикловим PID і розробленим для мікрооб’єктів зараз широко використовується в таких сферах:
Лазерна діодна стабілізація DFB: ATC-M1 забезпечує точний зворотний зв'язок з коротким циклом, необхідний для запобігання дрейфу частоти у високошвидкісних оптоволоконних модулях зв'язку.
Управління температурою корпусу TO-CAN: ідеально підходить для охолодження та моніторингу напівпровідникових компонентів, розміщених у мініатюрних металевих банках типу TO з обмеженою тепловою масою.
Мікрооптичне вимірювання: забезпечує точність компактних інфрачервоних датчиків і молекулярних детекторів, підтримуючи стабільну робочу температуру.
З: Чому «короткоцикловий PID» важливий для контролера температури ATC-M1 з коротким циклом PID і призначений для мікрооб’єктів?
A: Мікрооб'єкти нагріваються та охолоджуються набагато швидше, ніж великі системи. Короткоцикловий PID дозволяє контролеру оновлювати свій вихід на вищій частоті, запобігаючи перевищенню температури, яке часто трапляється зі стандартними промисловими контролерами.
Q: Чи може ATC-M1 підійти до існуючих мініатюрних оптичних систем?
A: Так. Температурний контролер ATC-M1 із коротким циклом PID і розроблений для мікрооб’єктів є одним із наших найкомпактніших дизайнів, спеціально створених для систем, де простір є критичним вузьким місцем, наприклад інтегрована фотоніка та портативні інструменти діагностики.
З: Чи надає X-Meritan технічну допомогу для початкової інтеграції системи?
A: Абсолютно. Наша команда експертів готова надати швидкі та ефективні рішення, пропонуючи комплексну післяпродажну підтримку для забезпечення оптимальної роботи ATC-M1 у вашому конкретному апаратному забезпеченні.
1. На відміну від трейдерів, X-Meritan має власний спеціалізований завод у Китаї. Ми підтримуємо повну відстежуваність кожного компонента в ATC-M1, гарантуючи надійність промислового рівня, вбудовану в кожен пристрій від рівня друкованої плати.
2. Ми не просто продаємо дошки; наша команда включає інженерів із застосування, які безпосередньо працювали над проектами інтеграції лазера DFB та TO-CAN. Ми надаємо конкретні поради щодо узгодження термічного опору та попереднього налаштування параметрів PID для ваших мікрооб’єктів.
3. Наші контролери вже розгорнуті в середовищах із високим рівнем ризику, включаючи оптоволоконний зв’язок і медичну діагностику, де дрейф на 0,1°C може призвести до збою системи.
4. Ми розуміємо швидкий характер досліджень і розробок мікроелектронних пристроїв. Ми підтримуємо готові до відправлення запаси для ATC-M1 для підтримки ваших невідкладних потреб у тестуванні та перевірці, підкріплюючись детальними технічними характеристиками.
5. Маючи багаторічний досвід виробництва та співпраці, X-Meritan гарантує, що всі продукти відповідають необхідним промисловим стандартам для глобальних ринків, забезпечуючи надійний ланцюг поставок для міжнародних виробників.
